Обзор основы продукта

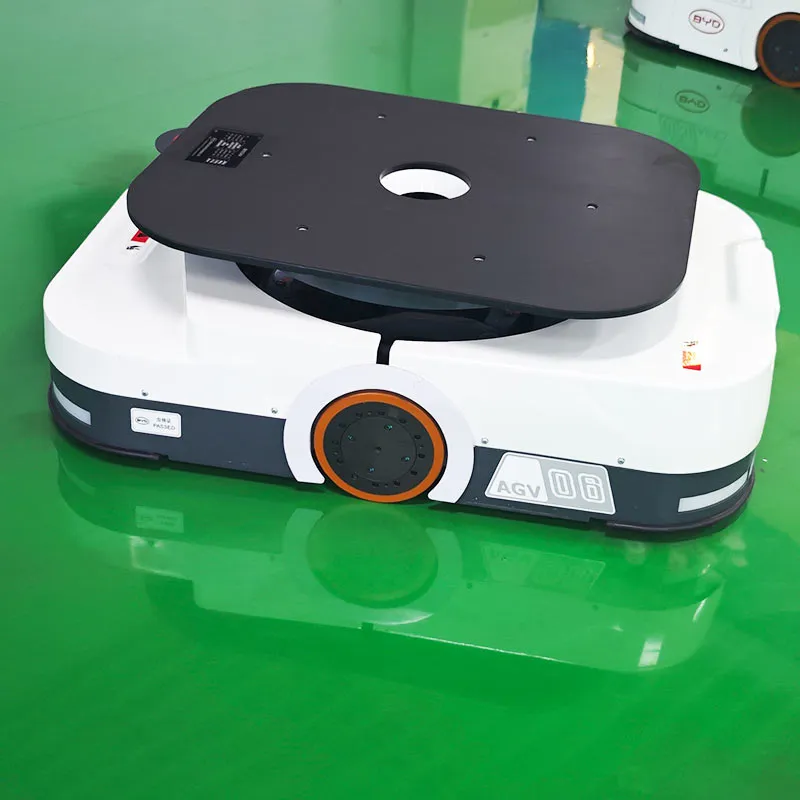

AF10D latent jack-up AGV производится BYD и представляет собой небольшой полностью автоматический робот для скрытой обработки с номинальной нагрузкой 1 тонна. Вся машина низкая и тонкая, поддерживает вращение на месте и оснащена автоматической системой наведения. Он может нырнуть в нижнюю часть инструмента, чтобы завершить переход на разъем. Он подходит для узких проходов и компактных сценариев мастерской, а также независимо завершает транспортировку материала для оптимизации процесса логистики на месте.
Основные параметры оборудования
| категория параметров | имя параметра | единица | АФ10Д |
| обзор | производитель | Домой | |
| Название модели | АФ10Д | ||
| динамическая форма | электрический | ||
| режим работы | Дистанционное управление / проводное управление / беспилотное вождение | ||
| номинальная грузоподъемность | Q кг | 1000 | |
| вес | Вес брутто (включая батарею) | кг | 230 |
| шина | Форма шин | полиуретан | |
| Размер приводного колеса | мм | φ180x58,5 | |
| Размер вспомогательного колеса | мм | φ75x54 | |
| Число ведущих колес / вспомогательных колес, x = ведущие колеса | 2x / 4 | ||
| Колесные гусеницы | B10 мм | 591.5 | |
| Протектор вспомогательного колеса длина / ширина | B11 мм | 931/320 | |
| Базовый размер | общая длина | L1 мм | 1116 |
| общая ширина | B1 мм | 666 | |
| общая высота | ч мм | 250 | |
| высота подъема | H1 мм | 60 | |
| Подъемный размер столешницы | мм | 600x600 | |
| Дорожный просвет на нижней границе рамы | м2 мм | 20 | |
| поворотный диаметр | Ва мм | 1200 | |
| выступление | Скорость вождения, нагрузка / без нагрузки | км / ч | 5.4/5.4 |
| время подъема | с | ≤2 | |
| Верхний предел взбираясь способности, S2 = 5min, нагрузка / отсутствие нагрузки | % | 3-5 | |
| Тормозная форма | Электромагнитное торможение | ||
| электрическая | Мощность приводного двигателя, S2 = 60min | кВт | 1.0x2 |
| Подъемная мощность двигателя, S3 = 15% ED | кВт | 0.75 | |
| Емкость батареи | В / Ах | 48/45 | |
| Вес батареи | кг | 18 | |
| Размер батареи (длина х ширина х высота) | мм | 612x166x175 | |
| специальные параметры | Метод навигации | Лазерная навигация + позиционирование QR-кода | |
| точность навигации | мм | ±10 | |
| точность позиционирования | мм | ±10 | |
| Стоп точность | мм | ±10 | |
| способность преодолеть порог | мм | 10 | |
| емкость шва | мм | 30 | |
| Предотвращение препятствий безопасности | Бесконтактное избегание препятствий на переднем уровне | Я... | |
| Переднее трехмерное бесконтактное уклонение от препятствий | Я... | ||
| Уклонение от контактных препятствий | Я... | ||
| предупреждающий свет | Я... | ||
| Голосовое предупреждение | Я... | ||
| другое | Электронный тип управления | AC | |
| Шум у водителя | дБ (A) | ≤75 |
III. Стандартная согласовывая конфигурация
Батарея питания: 48 V / 45 Ah литий железо фосфатная батарея
BYD литий-железо-фосфатная батарея питания, миниатюрный дизайн адаптации тела, стабильный источник питания, подходит для передачи материалов на короткие расстояния и высокой частоты в мастерской, безопасная и стабильная литиевая батарея, подходит для внутренних условий труда, таких как электроника и точная обработка.
Пакет зарядки: 48 V / 50 A зарядный шкаф
Специальное небольшое зарядное оборудование, соответствующее спецификациям зарядки аккумулятора, скорость пополнения адаптирована к ритму легкой работы AGV, что сокращает время простоя и время ожидания.
360 двойная предохранение от безопасности: контакт + бесконтактный прибор анти--столкновения
Оборудование окружено своего рода датчиком безопасности, а дальнее инфракрасное предупреждение сопряжено с физической буферной структурой. Вождение в узком канале может быстро идентифицировать персонал, инструменты и препятствия оборудования, снижая риск столкновения и столкновения.
Звуковые и световые компоненты подсказок: сигнальная лампа, голосовой диктор
Разъем оборудования, вождение, рулевое управление, отказ, зарядка, синхронное освещение и двойное голосовое напоминание, узкий персонал мастерской может быстро определить рабочее состояние оборудования, снизить скрытую опасность человеко-машинного взаимодействия.
IV. Преимущества применения продукта
Низкий и легкий корпус, подходит для работы в узком канале
Вес всей машины составляет всего 230 кг, высота фюзеляжа невелика, а при небольшом радиусе поворота 600 мм сборочная линия может плавно проходить через узкие проходы, плотные рабочие места и небольшие каналы хранения.
Поворот на месте для более высокого использования пространства
Поддержка рулевого управления кузовом автомобиля на месте, без необходимости резервировать большую площадь поворота, а компактная установка может быть развернута без необходимости изменения канала, в полной мере используя ограниченное пространство в мастерской.
Скрытая структура jacking, соответствующая для разнообразие кораблей тоолинг
Он может погружаться в стойку для материалов и автоматически поднимать материал в нижней части тележки для инструментов, устраняя необходимость ручной подвески товаров, упрощая этапы работы по загрузке и разгрузке материала.
Полностью автоматическое наведение, сокращение инвестиций в ручную передачу
Оснащенный автоматической системой управления наведением, он может самостоятельно выполнять многостанционный цикл подачи и оборачиваемости материала, снижая расход рабочей силы ручного толкания инструментальных машин и повышая эффективность обращения цеха.
Множественные защиты безопасности способствуют стабильной работе точных производственных линий
360 анти-столкновения со звуковым и световым предупреждением, активным избеганием в небольших пространствах, уменьшением повреждения точных материалов и инструментального оборудования и поддержанием непрерывной работы производственной линии.
Применимые сценарии
Он подходит для электронных сборочных цехов, заводов по обработке прецизионных деталей, небольших складов, производственных линий медицинского оборудования, цифровых сборочных линий 3C и других узких каналов, плотных рабочих станций и внутренних сцен переработки материалов легкой оснастки.
